Ursprünglich haben T-Track Module die Größe eines A4-Blattes, also eine Breite von 210mm und eine Länge von 297mm.

Wir haben uns entschieden, für TT zwei Breiten anzubieten: 150mm für Streckenmodule und 300mm für Betriebsstellen.

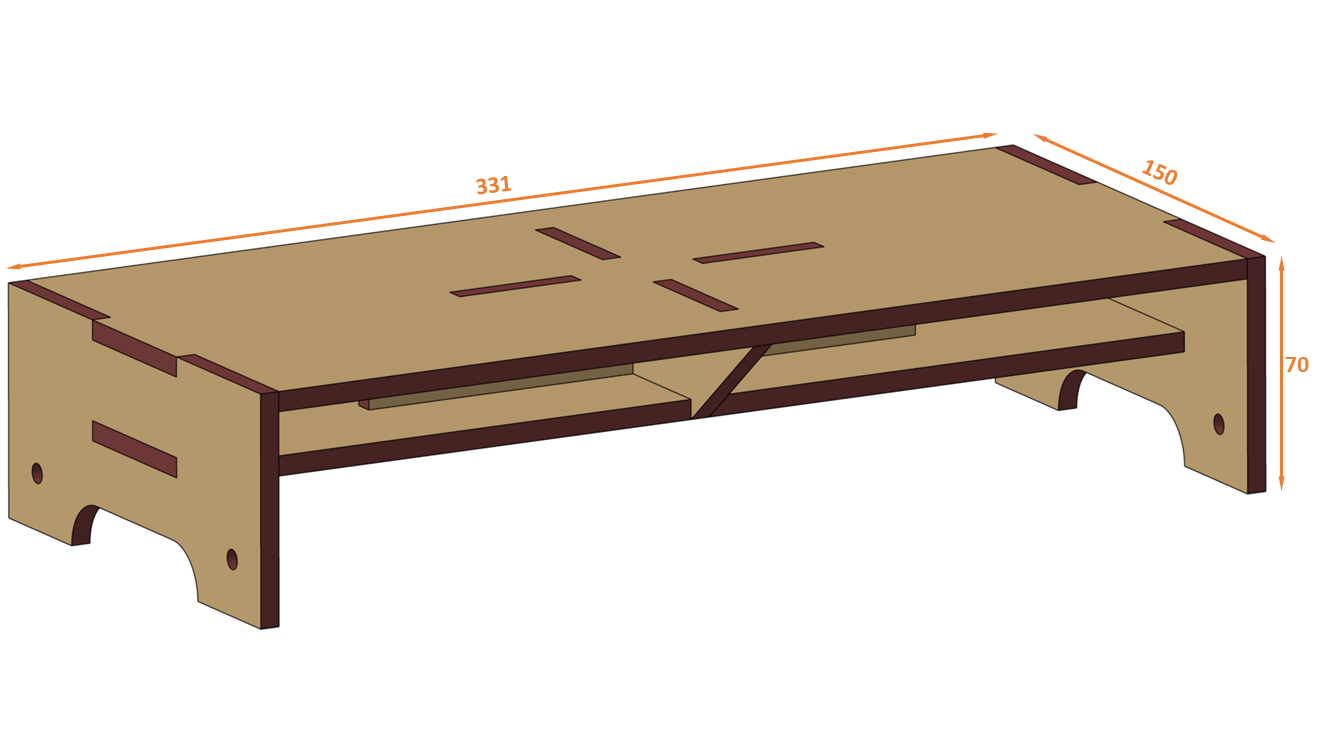

Die Länge bei geraden Modulen beträgt 2x166mm (Tillig Gerade BG1)-1mm = 331mm.

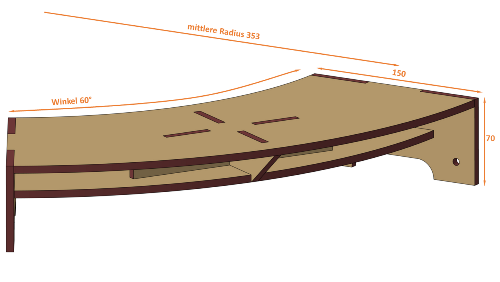

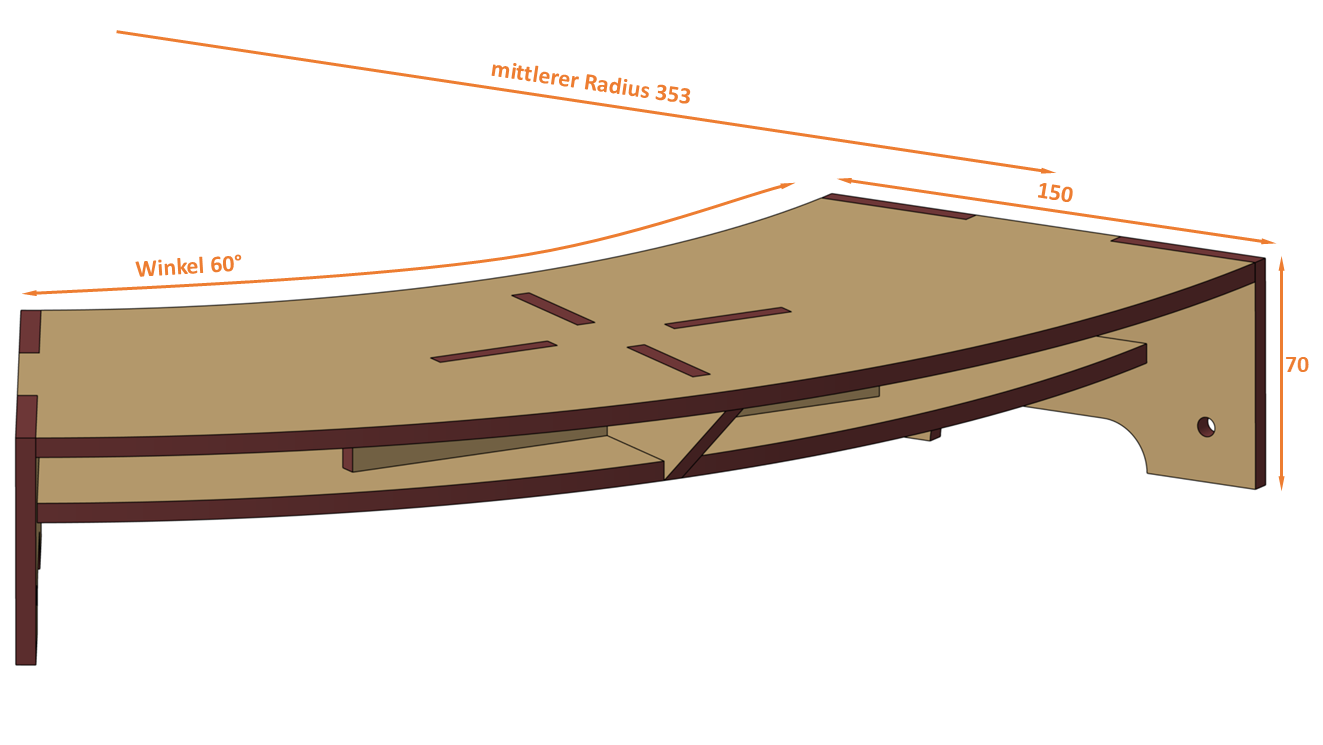

Bei Kurven ergibt sich der Winkel aus 2x30° (Tillig-Kurve BR11, BR21, BR31) = 60°. Für einen Vollkreis (unterm Weihnachtsbaum) benötigt man 6 Kurvenmodule.

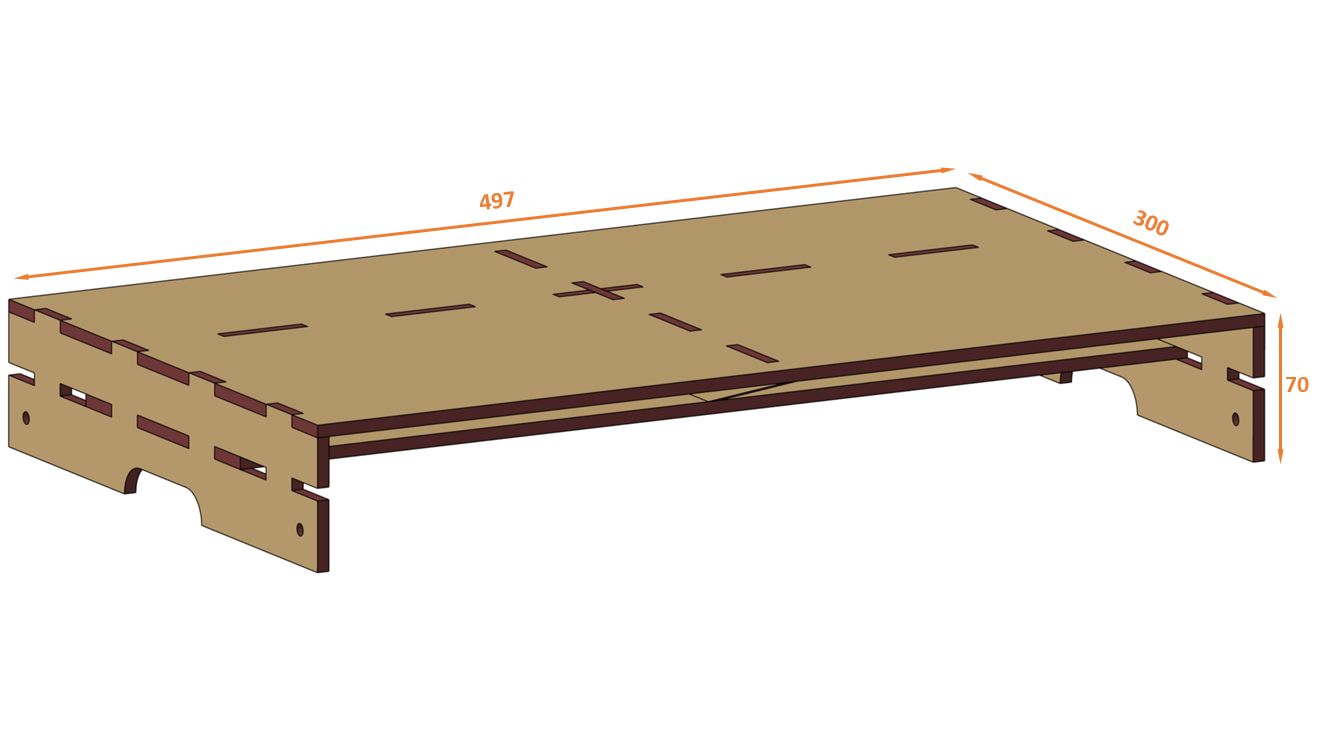

Bahnhofsmodule haben eine Länge von 3x166mm-1mm = 497mm. Sie entsprechen damit der amerikanischen TT-Track-Norm. Auf ein Bahnhofsmodul passen maximal 7 Gleise z.B. für ein Fiddle-Yard.

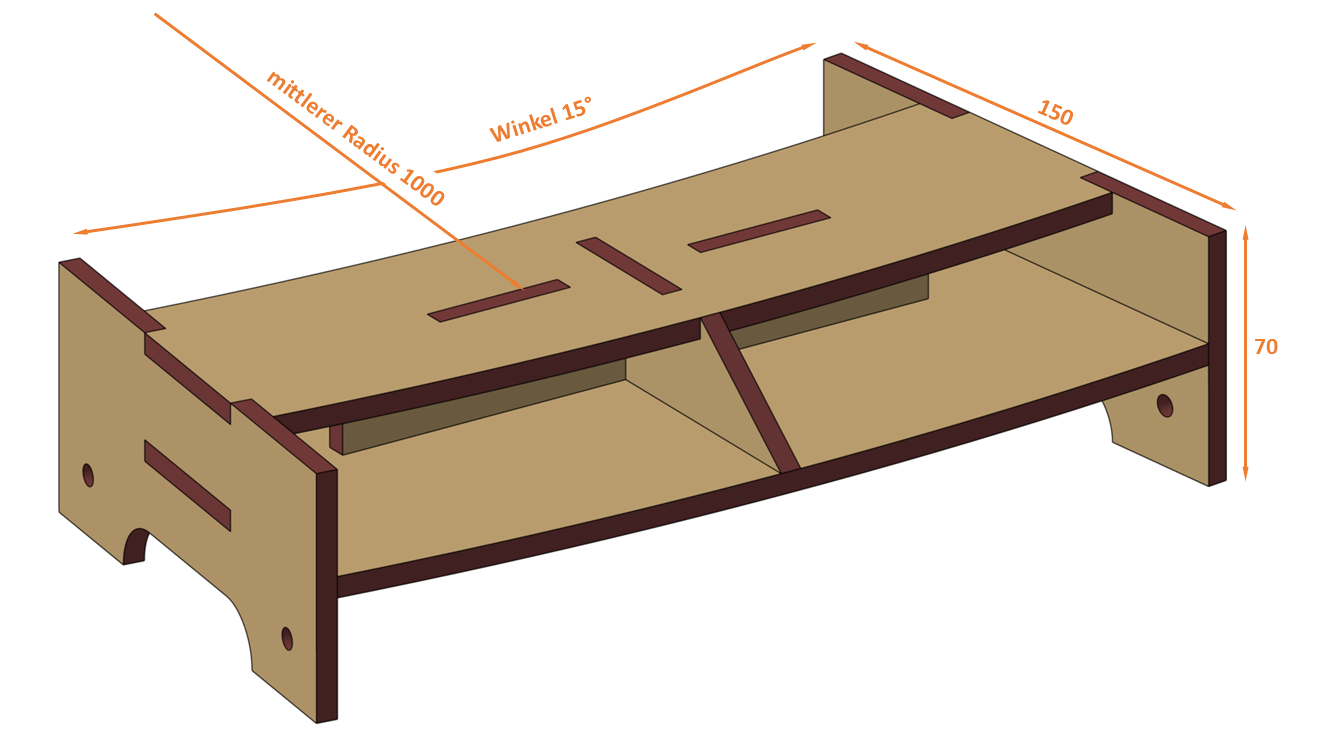

Außerdem gibt es noch die "Kurve 1000". Dieses Mini-Modul hat nur an den Kopfstücken je ein kleines halbes Bettungsgleis.

Der restliche Gleisradius beträgt 1000mm und der Winkel 15°.  Zwischen den beiden halben Bettungsgleisen wird Flexgleis auf 4mm Korkbett verlegt.

Bei der Modulkastenhöhe haben wir uns an die 70mm gehalten.
